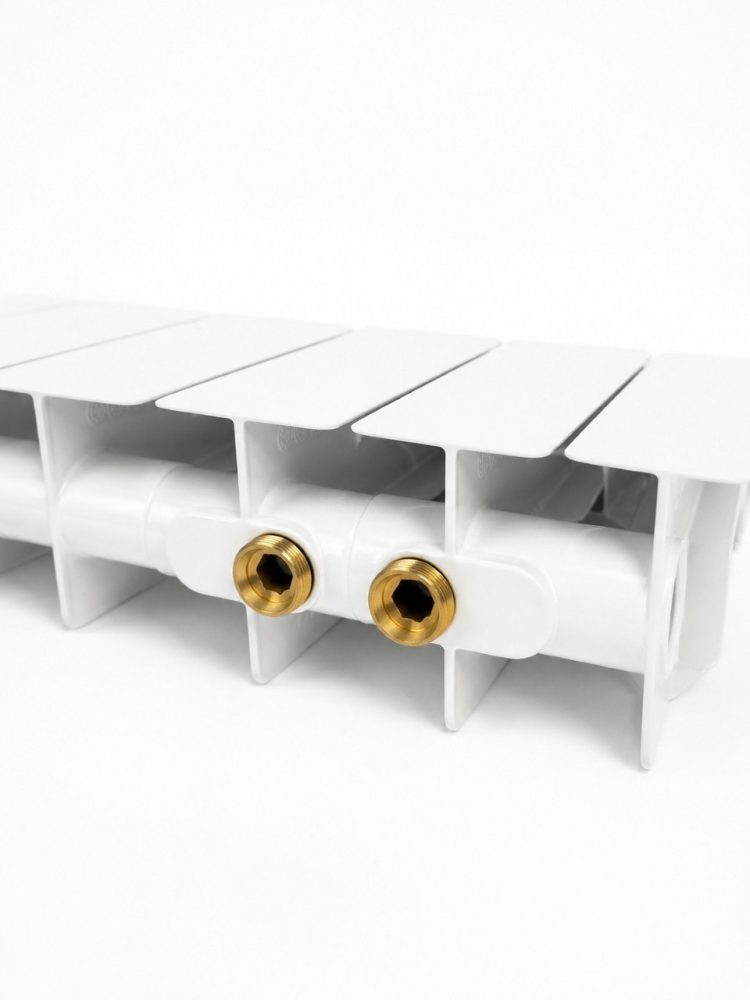

Mirado – з нижнім підключенням

 Гарантія 25 років
 Гарантія 25 років

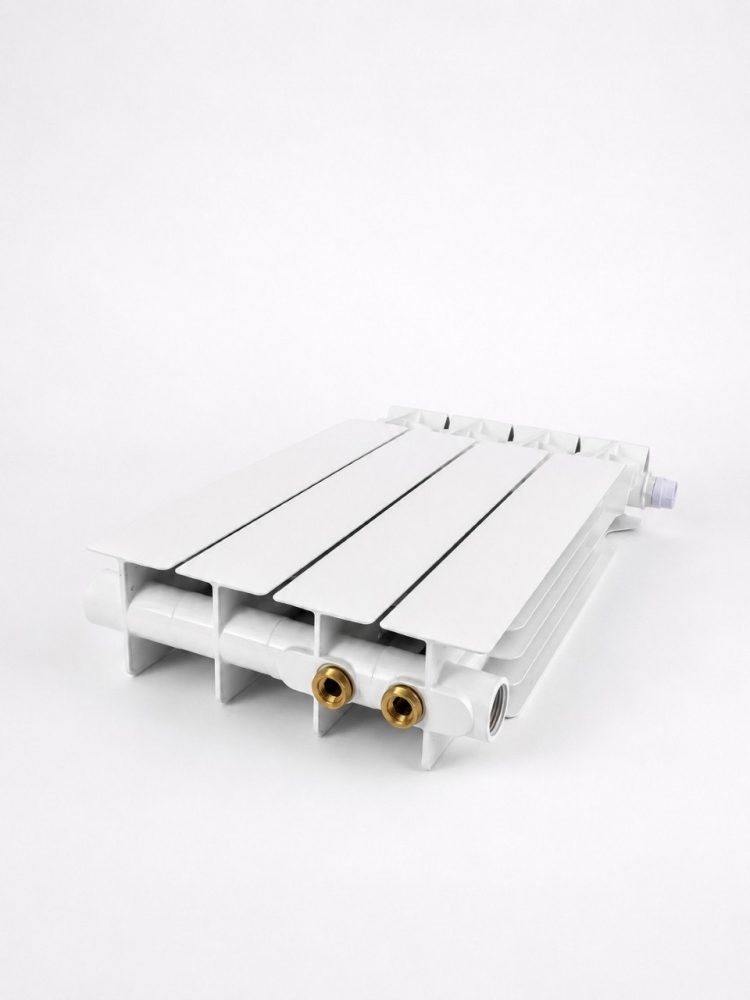

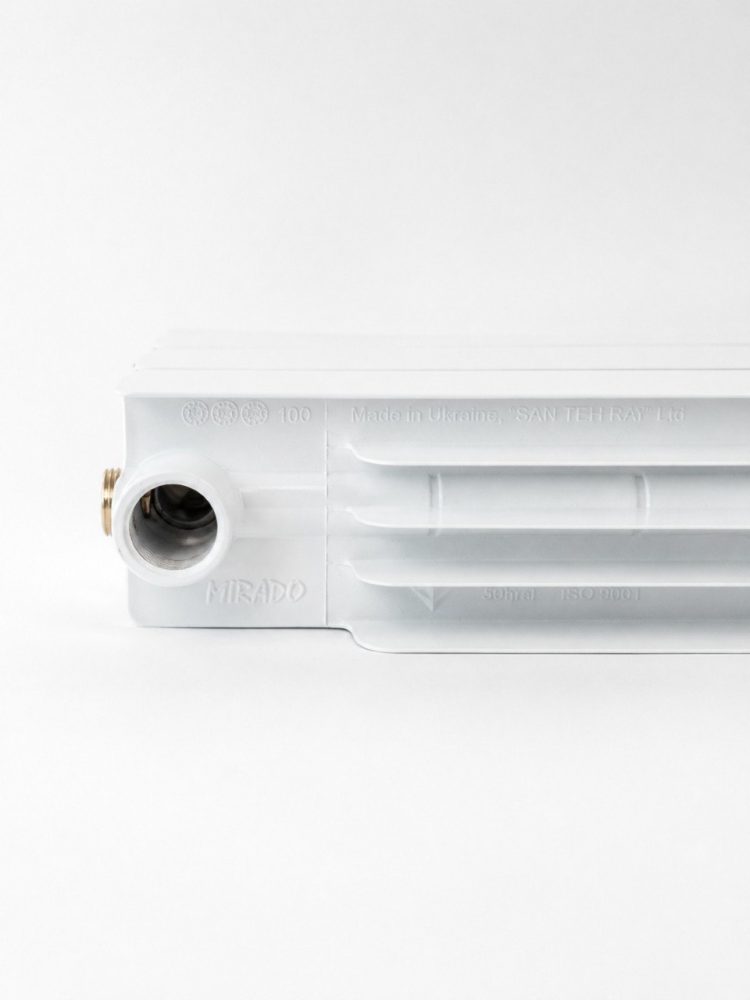

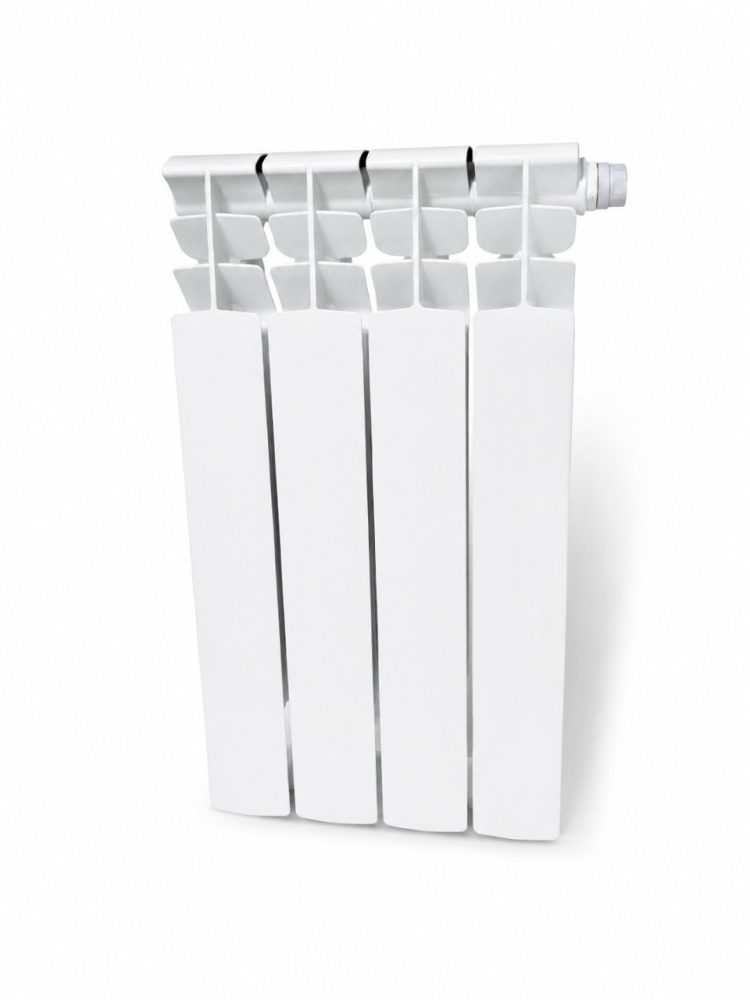

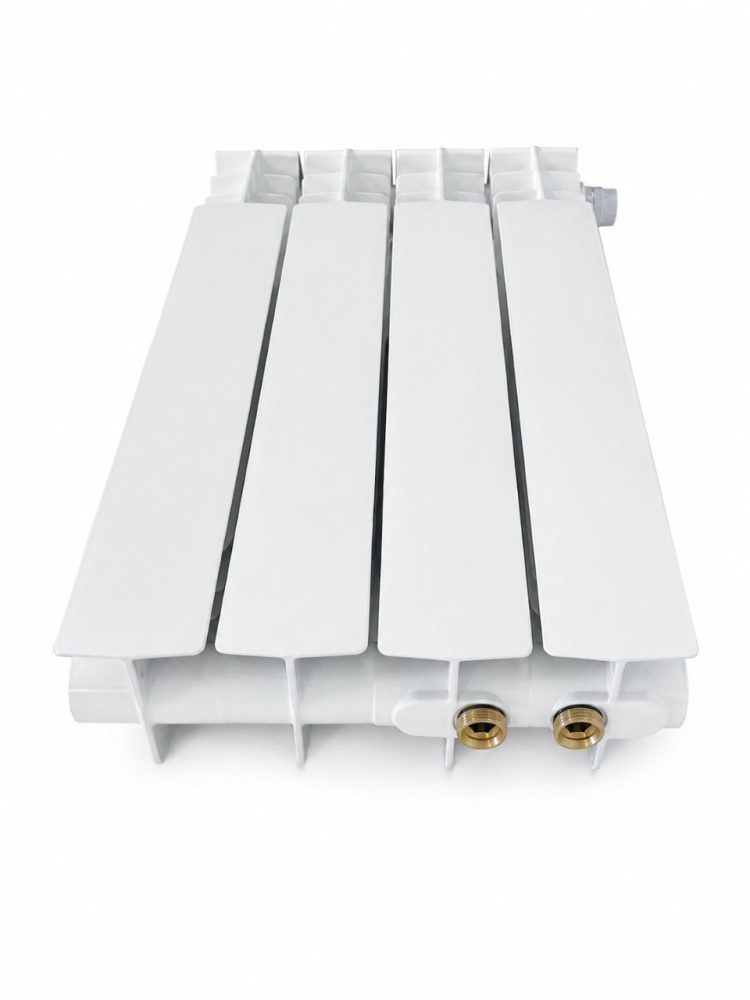

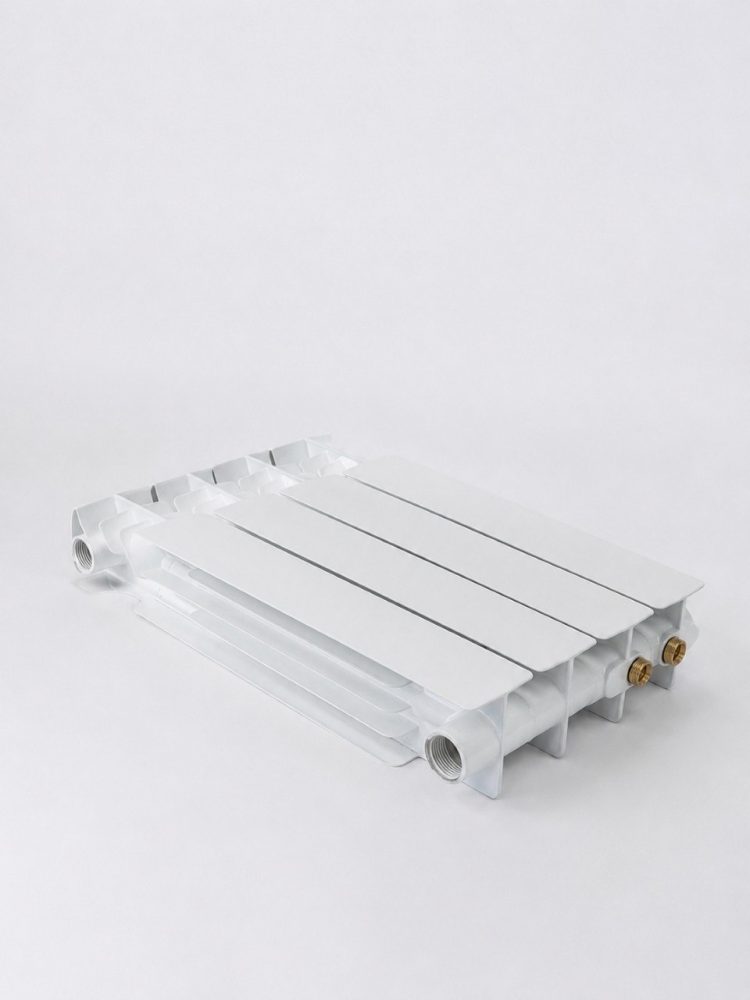

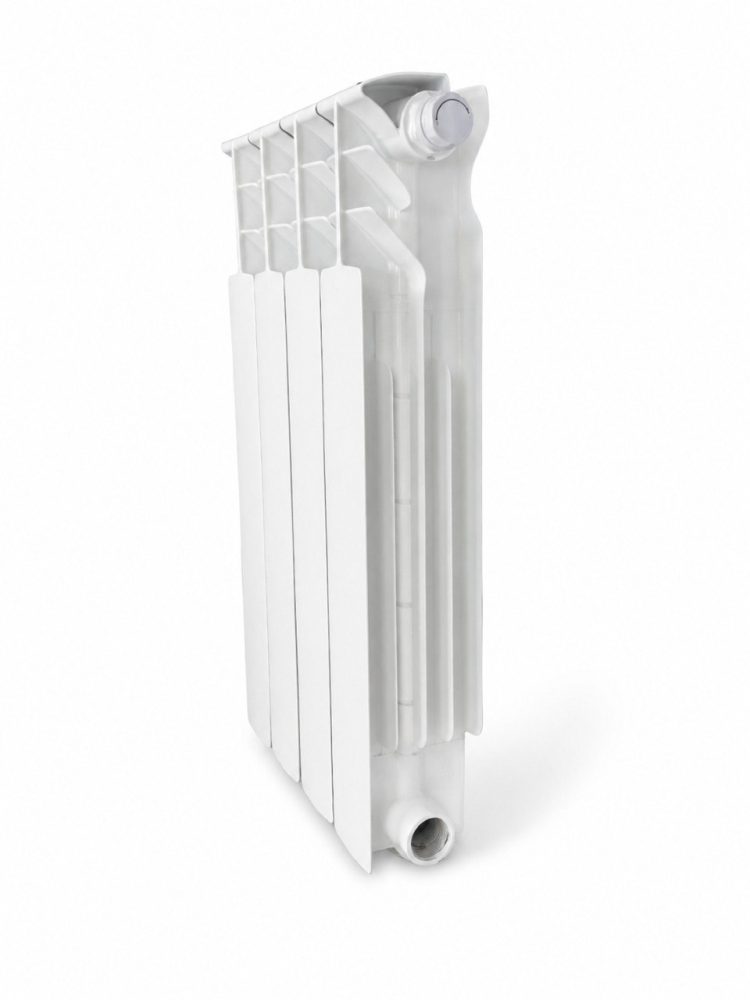

Біметалеві радіатори “Mirado” з нижнім підключенням широко застосовуються з будь-якими системами опалення.

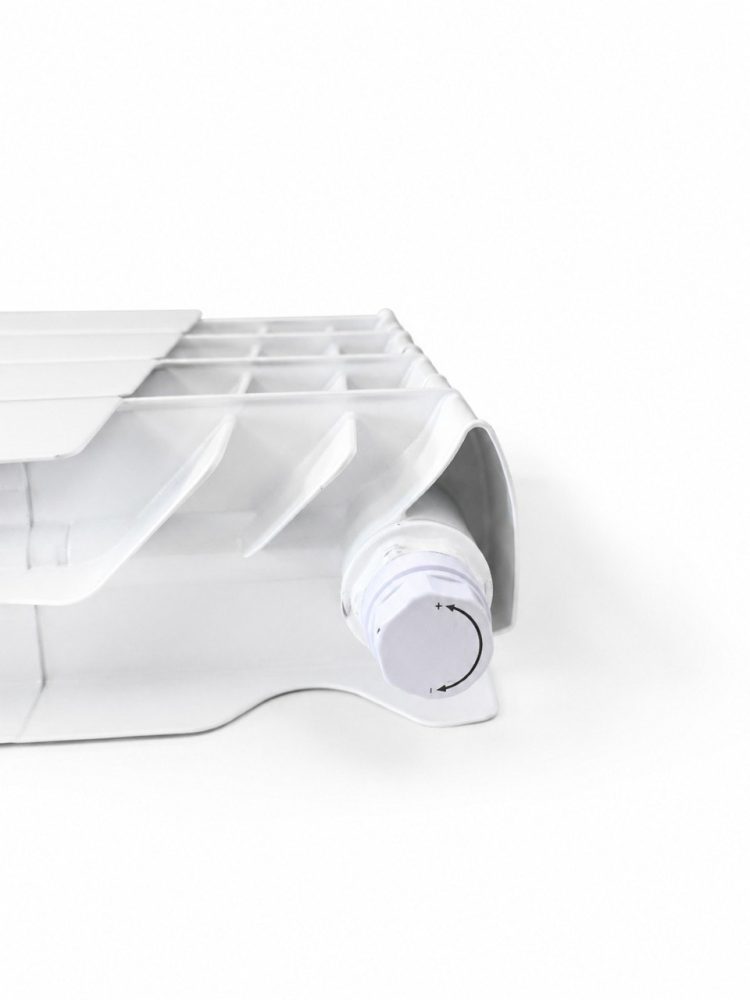

Радіатор виготовляється на сучасному обладнанні зі спеціального підготовленого алюмінієвого сплаву ззовні який відповідає стандартам якості ENAB46100 та цільна металева вставка з вертикальним каналом та патрубками всередині. Номінальний тиск – 30 бар Це дозволяє забезпечити комфортну експлуатацію не менше ніж на 50 років. Біметалеві радіатори MIRADO з нижнім підключенням представлені  двома моделями з міжосьовими відстанями 500 і 300 мм. Постачаються з термостатичним клапаном під термоголовку.

 Гарантія 25 років
Розрахувати оптову ціну

Переваги біметалевих радіаторів Mirado з нижнім підключенням

Висока тепловіддача
Підходить для установки як в стандартних, так і низькотемпературних системах з котлами будь-якого типу, в тому числі з конденсаційними
Ефективний захист від гідроударів
Міцність конструкції дозволяє експлуатувати радіатор в умовах високого тиску і не підготовленого теплоносія
Фарбування радіатора методом анафорезу за німецькими технологіями
Сертифікати якості та технічна документація
Гарантія від виробника на біметалевий радіатор Mirado 25 років (за умови дотримання норм і умов монтажу та експлуатації описаних в паспорті виробу)
Секційна збірка від виробника 4,5,6,7,8,10,12 секцій

Характеристики

Міжосьова відстань L, мм
300
Глибина секції В, мм
100
Ширина секції С, мм
80
Висота секції А, мм
352
Об'єм теплоносія, л
0,165
Тепловіддача однієї секції Δt=70°C, Вт
151
Тепловіддача однієї секції Δt=60°C, Вт
108
Тепловіддача однієї секції Δt=50°C, Вт
92
Максимальна температура теплоносія , °С
120
Максимальний робочий тиск , Бар
30
Випробувальний тиск , Бар
45
Значення водяного показника , рН
6,5-10,5

Рекомендації по монтажу та експлуатації

  • Монтаж радіаторів повинен здійснюватися тільки: + ×
    • При наявності теплотехнічного проекту, який створенний ліцензованою проектною організацією та завірений організацією, яка відповідальна за експлуатацію системи опалення приміщення, в якому планується установка цього радіатора; спеціалізованої монтажною організацією; у відповідності з будівельними нормами і правилами.
    • Після того як радіатор досяг кімнатної температур природним шляхом, без прямого впливу нагрівальних приладів.
    • З обов’язковою можливістю відсічення входу і виходу теплоносія спеціальною арматурою.
    • Рекомендрвані умови монтажа та експлуатації:
    • Для оптимального показника тепловіддачі радіаторів опалення відстань між радіатором і підлогою має бути 70-120мм , а між радіатором і підвіконням не менше 80мм. Кронштейни повинні забезпечувати відстань від стіни 30-50мм, а також горизонтальне положення радіатора.
    • Безпосередньо перед установкою заглушок і перехідників необхідно змастити прокладку термостійким (до 130°С) силіконовим герметиком.
    • Рекомендується робити монтаж радіатора до трубопроводів без зняття захисної поліетиленової плівки, що дозволить захистити зовнішній вигляд вашого радіатора.
    • У випадку одностороннього бічного підключення радіатора з числом секцій більш ніж 12, рекомендується у впускний коллектор встановити направляючу потоку, довжиною ≈ ⅔ довжини радіатора.
    • Не рекомендується проводити перекомпонування радіаторів з метою зменшення або збільшення кількості секцій, а так само заміну окремих секцій радіатора.
    • Гарантійні зобов’язання на перекомпонувані радіатори не поширюються.
    • У процесі експлуатації необхідно періодично видаляти повітря з верхнього колектора за допомогою повітрявипускного клапана.
    • Не рекомендовано різке відкривання радіаторних вентилів, щоб уникнути гідравлічного удару.
    • Радіатор протягом усього періоду експлуатації повинен бути заповнений теплоносієм згідно п.1.3 даного паспорта по ГОСТ 31311-2005, EN 442.
    • Транспортування і зберігання радіаторів слід здійснювати відповідно до ГОСТ 31311-2005, EN 442.
    • Число секцій в радіаторах, які виробляються серійно: від 4 до 12.
    • При транспортуванні можливе незначне послаблення скрученого ніпеля усередині радіатора, тому перед установкою радіатора в опалювальну систему необхідно провести підтяжку ніпелів, що з’єднують секції між собою.

Документація

Висновок санітарно – епідеміологічної експертизи: радіатори опалювальні секційні
Завантажити
Сертифікат відповідності: секційні радіатори
Завантажити
Паспорт та гарантійні умови на секційні радіатори опалення
Завантажити
Страховий поліс
Завантажити
Нижне_підключення_біметалевих_радіаторів
Завантажити

Характеристики

Міжосьова відстань L, мм
500
Глибина секції В, мм
96
Ширина секції С, мм
80
Висота секції А, мм
554
Об'єм теплоносія , л
0,195
Тепловіддача однієї секції Δt=70°C, Вт
202
Тепловіддача однієї секції Δt=60°C, Вт
173
Тепловіддача однієї секції Δt=50°C, Вт
155
Максимальна температура теплоносія , °С
120
Максимальний робочий тиск , Бар
30
Випробувальний тиск , Бар
45
Значення водяного показника , рН
6,5-10,5

Рекомендації по монтажу та експлуатації

  • Монтаж радіаторів повинен здійснюватися тільки: + ×
    • При наявності теплотехнічного проекту, який створенний ліцензованою проектною організацією та завірений організацією, яка відповідальна за експлуатацію системи опалення приміщення, в якому планується установка цього радіатора; спеціалізованої монтажною організацією; у відповідності з будівельними нормами і правилами.
    • Після того як радіатор досяг кімнатної температур природним шляхом, без прямого впливу нагрівальних приладів.
    • З обов’язковою можливістю відсічення входу і виходу теплоносія спеціальною арматурою.
    • Рекомендрвані умови монтажа та експлуатації:
    • Для оптимального показника тепловіддачі радіаторів опалення відстань між радіатором і підлогою має бути 70-120мм , а між радіатором і підвіконням не менше 80мм. Кронштейни повинні забезпечувати відстань від стіни 30-50мм, а також горизонтальне положення радіатора.
    • Безпосередньо перед установкою заглушок і перехідників необхідно змастити прокладку термостійким (до 130°С) силіконовим герметиком.
    • Рекомендується робити монтаж радіатора до трубопроводів без зняття захисної поліетиленової плівки, що дозволить захистити зовнішній вигляд вашого радіатора.
    • У випадку одностороннього бічного підключення радіатора з числом секцій більш ніж 12, рекомендується у впускний коллектор встановити направляючу потоку, довжиною ≈ ⅔ довжини радіатора.
    • Не рекомендується проводити перекомпонування радіаторів з метою зменшення або збільшення кількості секцій, а так само заміну окремих секцій радіатора.
    • Гарантійні зобов’язання на перекомпонувані радіатори не поширюються.
    • У процесі експлуатації необхідно періодично видаляти повітря з верхнього колектора за допомогою повітрявипускного клапана.
    • Не рекомендовано різке відкривання радіаторних вентилів, щоб уникнути гідравлічного удару.
    • Радіатор протягом усього періоду експлуатації повинен бути заповнений теплоносієм згідно п.1.3 даного паспорта по ГОСТ 31311-2005, EN 442.
    • Транспортування і зберігання радіаторів слід здійснювати відповідно до ГОСТ 31311-2005, EN 442.
    • Число секцій в радіаторах, які виробляються серійно: від 4 до 12.
    • При транспортуванні можливе незначне послаблення скрученого ніпеля усередині радіатора, тому перед установкою радіатора в опалювальну систему необхідно провести підтяжку ніпелів, що з’єднують секції між собою.
